Cáp quang OM4 màu gì?

Mã màu được sử dụng trong sợi quang để xác định sợi, cáp quang OM4 màu gì và đầu nối. Trong các bức ảnh, bên trái là cáp quang 1728 với các ống đệm được mã hóa màu, ở giữa là (từ trên xuống) cáp zipcord singlemode được sử dụng cho các patchcords với từng màu sợi được mã hóa và bên phải là cáp SM màu vàng với đầu nối màu xanh lam cho biết đầu nối PC, cáp màu cam với đầu nối màu be cho biết sợi quang đa chế độ 62,5/125 và cáp trắng và đầu nối xác định sợi quang 50/125 được tối ưu hóa bằng laser.

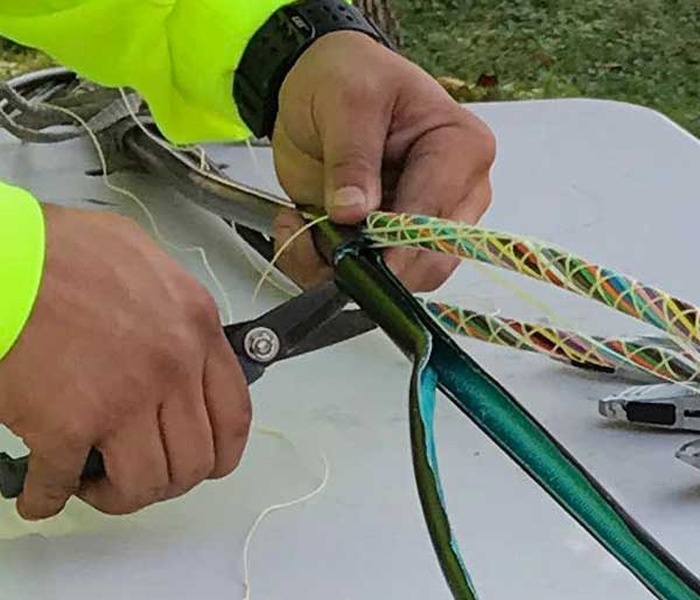

Khi một kỹ thuật viên mở một sợi cáp quang để chuẩn bị nối, họ sẽ tìm thấy một bó ống đệm đầy màu sắc như trên sợi cáp bọc thép này.

Màu sắc của các ống đệm và tương tự như vậy của các sợi trong ống cung cấp sự xác định công nghệ cần thiết để hoàn thành việc nối các sợi khi nhà máy cáp được thiết kế.

Mã màu đặc biệt quan trọng khi tạo kết nối bằng cách ghép nối. Đây là một khay nối trong một bệ, nơi các sợi từ cáp OSP 24 sợi với sợi đệm 250 micron được nối với các bím bằng sợi đệm 900 micron. Bạn có thể nhìn thấy màu sắc và nếu bạn nhìn kỹ, bạn sẽ thấy màu sắc phù hợp của các sợi được nối.

Đây là một ví dụ khác với cách đóng mối nối OSP trong đó cáp quang 432 bị đứt thành hai cáp riêng biệt.

Mỗi khay nối có 72 mối nối nên việc sắp xếp các ống đệm màu và các sợi màu được sử dụng để giữ cho tất cả các mối nối được chính xác.

Nối cáp ruy băng dễ dàng hơn, vì các dải ruy băng được sắp xếp theo cách tiêu chuẩn được hiển thị bên dưới nên người ta chỉ phải khớp với các dải ruy băng.

Mã màu giúp bạn dễ dàng xác định các dây nối này đều có đầu nối SC: cáp thủy và đầu nối chỉ ra sợi quang được tối ưu hóa bằng laser 50/125 trên cáp bên trái. Ở trung tâm, cáp màu cam có nghĩa là sợi đa mode và đầu nối màu be cho biết sợi 62,5 / 125. Ở bên phải, patchcord màu vàng biểu thị sợi quang singlemode và đầu nối màu xanh lam có nghĩa đó là đầu nối được đánh bóng PC thông thường, Nếu là đầu nối APC, nó sẽ có màu xanh lục.

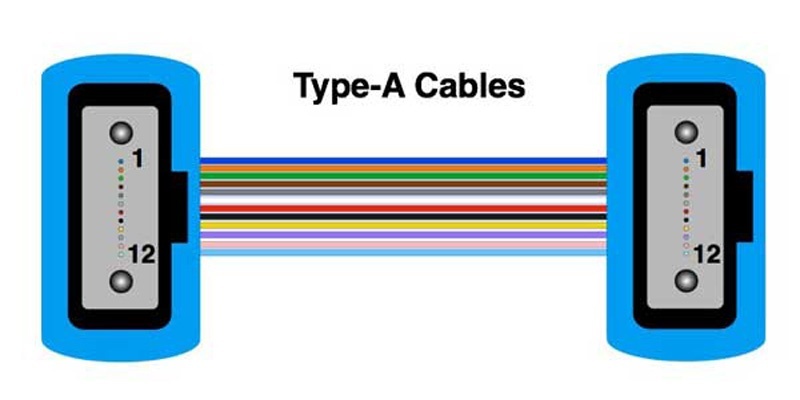

Có lẽ không có gì phức tạp hơn trong sợi quang ngoài việc duy trì phân cực của sợi khi sử dụng đầu nối mảng nhiều sợi của loại MPO. Trong tiêu chuẩn TIA-568 bao gồm phân cực sợi quang, phân cực MPO mất gần 40 trang để giải thích. Đây là một cáp MPO điển hình:

Tiêu chuẩn cho mã màu

Có một tiêu chuẩn mã màu trong TIA, TIA-598 đề cập đến các mã màu cáp quang, được hầu hết các nhà sản xuất áp dụng và tham khảo, mặc dù có nhiều ngoại lệ dựa trên yêu cầu hoặc sở thích của khách hàng. Đây là những gì TIA-598 đề xuất:

Màu áo khoác cáp

Áo khoác ngoài màu và / hoặc hình in có thể được sử dụng trên Cáp phân phối mặt bằng, Cáp kết nối mặt bằng hoặc Dây kết nối, hoặc Cáp đột phá mặt bằng để xác định phân loại và kích thước sợi của sợi. (Cáp ngoài trời thường có màu đen để bảo vệ khỏi tia UV và các nhãn hiệu được in trên cáp.)

Khi áo khoác màu được sử dụng để xác định loại sợi trong cáp chỉ chứa một loại sợi, màu sắc phải được chỉ ra trong Bảng 3. Các màu khác có thể được sử dụng với điều kiện là chữ in trên áo khoác bên ngoài xác định các phân loại sợi. Màu sắc như vậy phải được thỏa thuận giữa nhà sản xuất và người sử dụng.

Trừ khi có quy định khác, vỏ bọc bên ngoài của cáp cơ sở có nhiều hơn một loại sợi quang phải sử dụng chú giải in để xác định số lượng và loại sợi bên trong cáp. Bảng 3 cho thấy danh pháp ưa thích cho các loại sợi khác nhau, ví dụ “12 Sợi, 8 x 50/125, 4 x SM.” Một số nhà sản xuất sử dụng màu đen làm màu áo khoác cho cáp lai hoặc cáp hỗn hợp.

Khi chữ in trên vỏ ngoài của cáp cơ sở được sử dụng để xác định các loại và phân loại của sợi, thì danh pháp của Bảng 3 được ưu tiên cho các loại sợi khác nhau. Các ký tự in riêng biệt cho các loại sợi khác có thể được xem xét để bổ sung vào Bảng 3 vào một số ngày trong tương lai.

LƯU Ý:
1) Áo khoác tự nhiên có vết màu có thể được sử dụng thay cho áo khoác đồng màu.
2) Do số lượng ứng dụng hạn chế cho các loại sợi này, danh pháp in phải được thỏa thuận giữa nhà sản xuất và người dùng cuối
3) Các màu khác có thể được sử dụng với điều kiện là bản in ở bên ngoài
áo khoác xác định các phân loại sợi theo mục 4.3.3.
4) Đối với một số loại chức năng của Cáp mặt bằng (ví dụ, cáp nhiều tầng), chất liệu áo khoác màu có thể không có sẵn. Màu áo khoác đặc biệt cho các loại sợi khác có thể được xem xét để bổ sung vào Bảng 3 vào một số ngày trong tương lai.

Người dùng đã cài đặt cáp lai (MM + SM) trong xương sống trong nhiều năm. Với cơ sở hệ thống cáp quang hiện nay bao gồm nhiều loại sợi 50/125, 62,5 / 125 và sợi singlemode, việc quản lý nhà máy cáp khó khăn hơn. Chúng tôi đã từng chứng kiến những trường hợp người dùng và người cài đặt bị nhầm lẫn và nhận được kết quả kiểm tra không tốt, cũng như gặp sự cố với mạng hoạt động khi kết nối không đúng loại cáp quang. Mã màu của đầu nối cũng có thể được sử dụng để xác định loại sợi quang. Nếu không chắc chắn về sợi quang, kích thước lõi có thể được xác định bằng cách kiểm tra đầu nối bằng kính hiển vi kiểm tra sợi quang trong khi chiếu sáng sợi quang bằng ánh sáng trắng (đèn pin).

Mã màu đầu nối:

Kể từ những ngày đầu tiên của sợi quang học, màu cam, đen hoặc xám là đa chế độ và đơn chế độ màu vàng. Tuy nhiên, sự ra đời của các đầu nối bằng kim loại như FC và ST đã làm cho việc mã hóa màu của đầu nối trở nên khó khăn, vì vậy những đôi ủng giảm căng thẳng màu thường được sử dụng.

Mã màu sợi quang

Bên trong cáp hoặc bên trong mỗi ống trong cáp ống rời, các sợi riêng lẻ sẽ được đánh mã màu để nhận dạng. Các sợi tuân theo quy ước được tạo ra cho dây điện thoại ngoại trừ các sợi được xác định riêng lẻ, không theo cặp.

Các ống đệm theo cùng một dãy màu lên đến 12 ống, sau đó các ống 13-24 sẽ lặp lại các màu với một sọc đen (màu đen sẽ có một sọc vàng), các ống 25-36 sẽ theo cùng một màu với một sọc cam, 37- 48 sử dụng sọc xanh lá cây, tuân theo trình tự mã màu tương tự cho sọc. Các ống chứa nhiều hơn 12 sợi sẽ sử dụng băng dính để tách các sợi thành từng nhóm. Cáp ruy-băng cũng tuân theo trình tự màu này.

Đối với nối, giống như các sợi màu thường được nối để đảm bảo tính liên tục của các mã màu trong suốt quá trình chạy cáp.
