Thiết kế cáp mạng cho tòa nhà văn phòng

Ngành công nghiệp của chúng tôi đầu tư một lượng thời gian đáng kể, để thảo luận về lợi ích của thiết kế cáp mạng cho các tòa nhà văn phòng.

Và những lợi ích chung mà chúng mang lại cho cả chủ sở hữu và người thuê tòa nhà.

Tuy nhiên, bài viết sẽ tập trung vào nền tảng cơ bản khiêm tốn cho tòa nhà thông minh – cơ sở hạ tầng cáp.

Chúng tôi sử dụng thuật ngữ ‘sẵn sàng cho tương lai’ để truyền đạt.

Những thay đổi nhanh chóng mà chúng tôi đã quan sát thấy trong xu hướng truyền thông và hành vi của người thuê có tác động đến các tương tác và việc sử dụng các dịch vụ truyền thông.

Cơ sở hạ tầng cáp chưa sẵn sàng trong tương lai sẽ yêu cầu thay thế hoặc nâng cấp để thích ứng với những thay đổi không thể tránh khỏi đối với thiết bị điện tử hoạt động kèm theo trong vòng đời hữu ích 20 năm của hệ thống cáp.

Chúng ta cũng cần xem xét cơ sở hạ tầng truyền thông và xương sống độc lập với bất kỳ thứ gì mà người thuê sẽ xây dựng cho hoạt động kinh doanh của chính họ. Tuy nhiên, xu hướng doanh nghiệp đang chỉ ra rằng trong thập kỷ tới, những người thuê văn phòng truyền thống có thể đồng ý với quyền sở hữu mạng hoàn toàn để có được dịch vụ di động và WiFi được quản lý tốt như một phần của quy trình cho thuê cơ sở vật chất của họ.

Nếu xu hướng này tiếp tục và người thuê từ bỏ quyền sở hữu mạng, khả năng tăng trưởng đầy đủ sẽ là một khía cạnh quan trọng của hệ thống cáp sẵn sàng trong tương lai.

Giới thiệu tiện ích thứ tư

Khái niệm về thiết kế cáp mạng trong các tòa nhà văn phòng phát triển từ một tính năng bán hàng cạnh tranh thành một tiện ích thứ tư cần thiết cùng với điện, khí đốt và nước đã phát triển trong 10 năm qua.

Nhu cầu kích hoạt nhiều thiết bị đo đạc và các điểm điều khiển bên trong các tòa nhà đòi hỏi phải có mạng có dây và không dây để kết nối chúng trở lại với các dịch vụ điều phối hoạt động tổng thể của chúng.

Tiện ích thứ tư phải trải dài từ tầng hầm đến tầng mái, và từ sàn trải thảm đến hầm để xe.

Như bạn mong đợi, các dịch vụ không dây di động và có thể là WiFi là một phần của tiện ích thứ tư mà các nhân viên doanh nghiệp, các thiết bị tòa nhà thông minh khác nhau và các thiết bị Internet vạn vật (IoT) tạm thời sẽ sử dụng bên trong tòa nhà.

Mạng lưới tòa nhà văn phòng thông minh độc lập với người thuê

Mạng được chủ sở hữu cài đặt và kiểm soát bắt buộc song song với (các) mạng riêng của người thuê doanh nghiệp mà họ cài đặt trong không gian. Có một số lý do cho việc thực hiện độc lập.

1). Dịch vụ thiết kế cáp mạng cho tòa nhà văn phòng không thể dựa vào người thuê.

– Người thuê có thể cung cấp dịch vụ mạng cho nhiều thiết bị kèm theo trong toàn bộ tòa nhà. Tuy nhiên, sự thay đổi chính sách bảo mật từ phía người thuê có thể đột ngột chấm dứt khả năng này. Với các mối đe dọa mà doanh nghiệp phải đối mặt từ nhiều phương tiện khác nhau.

Các chuyên gia bảo mật thông tin đang giảm nguy cơ bị tấn công bằng cách loại trừ mọi thứ không được chính doanh nghiệp kiểm soát chặt chẽ khỏi các dịch vụ mạng.

– Mạng lưới người thuê có thể không có các nguồn lực cần thiết để phục vụ các nhu cầu kết nối nếu không được chủ sở hữu tài trợ.

Ví dụ: mạng có thể không tiếp cận các phần của tòa nhà nơi các thiết bị thông minh hoạt động hoặc nó có thể cạn kiệt công suất trong các cổng vật lý hoặc dịch vụ không dây, hoặc nó có thể không có các dịch vụ không dây mà thiết bị thông minh yêu cầu. Đối với cả ba trường hợp, chủ sở hữu chịu chi phí giải quyết các vấn đề.

– Nhóm CNTT của người thuê có thể sẽ thực hiện các thay đổi mà không liên quan đến tác động đến các thiết bị mà họ không kiểm soát. Điều này có thể dẫn đến mất dịch vụ tạm thời cho đến khi các vấn đề được giải quyết.

Trong một trường hợp khắc nghiệt, các thay đổi có thể dẫn đến mất dịch vụ vĩnh viễn cho đến khi chủ sở hữu thay thế mạng. Điều này có thể đặc biệt căng thẳng nếu nó yêu cầu một ngoại lệ ngân sách để tài trợ cho dự án.

2). Thay đổi người thuê nhà là gây rối.

– Khi người thuê chuyển ra ngoài và các thiết bị thông minh của tòa nhà được tích hợp với mạng của họ, mạng này sẽ biến mất khi thiết bị và liên kết viễn thông với thế giới bên ngoài bị ngắt.

– Mọi cáp mạng được lắp đặt từ (các) tủ chứa thiết bị viễn thông của tầng nhà đến văn phòng, buồng riêng và mạng không dây cũng đều được kiểm soát và dễ bị gián đoạn do tích hợp với các hoạt động mạng của người thuê.

3). Tu sửa thương mại

– Cơ sở vật chất doanh nghiệp hoạt động tu sửa nội thất với chiến lược “rút ruột và tu sửa”. Điều khó khăn đối với một tòa nhà thông minh là ở giai đoạn “ruột” khi các công nhân xây dựng đưa tòa nhà xuống lớp vỏ thiết yếu của nó bằng cách xé toạc mọi thứ từ thảm cho đến trần thả.

Thông thường, các dịch vụ duy nhất không bị xé ra ngoài là hệ thống ống dẫn HVAC và hệ thống dập lửa.

– Nếu một người thuê đã ở tòa nhà trong một thời gian dài hơn và các tính năng của tòa nhà thông minh dần dần được phân loại trên mạng của họ, hãy tưởng tượng điều gì sẽ xảy ra khi họ chuyển đi hoặc đơn giản là sửa sang lại một vài tầng.

Không chỉ các tính năng của tòa nhà thông minh sẽ bị mất mà mỗi dịch vụ bị gián đoạn sẽ cần được xác định, thiết kế lại và xây dựng lại.

Ngăn chặn sự phá vỡ tòa nhà thông minh

Các chủ sở hữu tòa nhà đang hướng tới việc thiết lập mạng lưới toàn tòa nhà của riêng họ để tạo thành lớp đa dạng các hoạt động của cơ sở và các dịch vụ hướng đến người thuê.

Đường trục này sẽ đóng vai trò vận chuyển các dịch vụ chung trong toàn bộ tòa nhà và sẽ loại bỏ sự phụ thuộc vào các dịch vụ mạng của người thuê hoặc xây dựng song song các mạng riêng biệt cho các dịch vụ đơn lẻ.

Nền tảng của các tòa nhà thông minh sẵn sàng cho tương lai bắt đầu bằng việc thiết lập một mạng lưới vận chuyển quang dọc chung kéo dài từ tầng hầm đến mái nhà và xuất hiện trong mọi tủ đồ viễn thông.

Trái tim hợp lý của mạng lưới giao thông sẽ nằm trong phòng họp, nơi tất cả các nhà cung cấp viễn thông từ thế giới bên ngoài xuất hiện.

Do nhiều hệ thống kiểm soát hoạt động và ứng dụng tòa nhà thông minh được đặt trong các dịch vụ đám mây bảo mật, nên có thể không cần phân bổ không gian cho các máy chủ tại chỗ.

Từ quan điểm bảo vệ dịch vụ, hệ thống cáp vật lý và thiết bị điện tử hoạt động cho vận tải dọc cần được tách biệt và xác định tách biệt với mạng của người thuê.

Giao diện của hệ thống cáp mạng tòa nhà văn phòng sẵn sàng trong tương lai

Trong việc xây dựng, đừng ngại lắp đặt hệ thống cáp riser có số lượng sợi quang lớn vì chi phí xây dựng để sửa chữa một nhà máy cáp nhỏ hơn sẽ ảnh hưởng đến sau này.

Như một phần thưởng, việc lắp đặt 1728 sợi đi kèm trong một gói đường kính 1 inch hầu như loại bỏ các vấn đề về không gian.

Sau phần móng dọc, mọi tầng đều yêu cầu hạ tầng theo phương ngang. Đây là nơi mà những thay đổi lớn nhất đang xảy ra khi sợi quang làm cho nó chuyển sang rìa của mạng.

Không có gì đáng ngạc nhiên, lợi thế của mạng ngày nay là truy cập không dây được chia sẻ.

Di động và WiFi, ở trần nhà và giảm bớt sự chú trọng vào việc định tuyến cáp đến các buồng nhỏ. 5G là động lực chính của quá trình chuyển đổi từ cáp đồng sang cáp quang.

Với tốc độ dữ liệu mục tiêu sẽ được phân phối đến các thiết bị 5G, một tế bào 5G trong nhà sẽ dễ dàng yêu cầu vận chuyển quang học.

Ngoài tốc độ dữ liệu, trình điều khiển 5G khác tạo ra dung lượng hệ thống là mật độ hóa hoặc nhiều ô nhỏ hơn trên mỗi tầng.

Lợi ích là các thiết bị hoạt động tốt hơn trên các ô nhỏ hơn vì có ít thiết bị tranh giành tài nguyên hữu hạn của mỗi ô hơn. Mật độ hóa ngụ ý rằng các khu vực phủ sóng ước tính phải được giả định trong quá trình thiết kế và lắp đặt hệ thống cáp trong toàn bộ phía trên để cung cấp cho chúng.

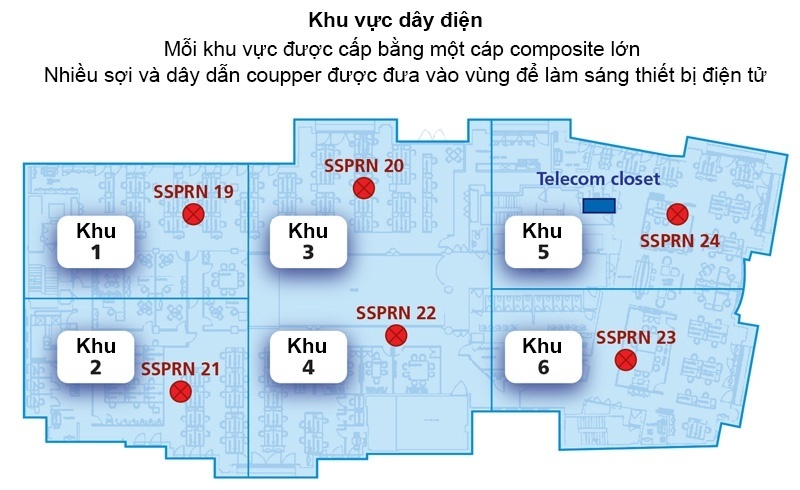

Các bố trí nhà máy cáp kéo dài đến từng vùng phủ sóng tạo ra các vùng dây dẫn phân bố khắp trần nhà. Tại sao ở trần nhà?

Ngoài các dịch vụ không dây của người thuê, hầu hết mọi thứ thuộc về hoạt động / tự động hóa tòa nhà đều nằm trong không gian chung (giữa trần thả và sàn phía trên).

Hoặc bắt nguồn từ không gian rộng để xuất hiện trên trần thả, hoặc được đưa xuống và ra khỏi một bức tường.

Các khu vực đi dây là hợp lý vì chúng giới hạn số lượng cáp được kéo từ tủ viễn thông đến nhiều dịch vụ được phân phối trên một tầng tổng thể.

Thay vào đó, các dịch vụ tòa nhà thông minh có thể kết nối cáp hoặc không dây với điểm nối dây gần nhất.

Mẹo lập kế hoạch: Ở đây, nhu cầu tách biệt, xác định và bảo vệ cơ sở hạ tầng theo chiều ngang này là rất quan trọng để đảm bảo rằng khi các nhà thầu xây dựng đang rút ruột sàn để chuẩn bị sửa sang lại hoặc người thuê mới mà họ không xé nó ra.

Các chiến lược xác định có thể song song với những gì nhà thầu hệ thống phòng cháy chữa cháy làm.

Các khu vực đi dây là hợp lý vì chúng giới hạn số lượng cáp được kéo từ tủ viễn thông đến nhiều dịch vụ được phân phối trên một tầng tổng thể. Thay vào đó, các dịch vụ tòa nhà thông minh có thể kết nối cáp hoặc không dây với điểm nối dây gần nhất.

Mẹo lập kế hoạch: Ở đây, nhu cầu tách biệt, xác định và bảo vệ cơ sở hạ tầng theo chiều ngang này là rất quan trọng để đảm bảo rằng khi các nhà thầu xây dựng đang rút ruột sàn để chuẩn bị sửa sang lại hoặc người thuê mới mà họ không xé nó ra. Các chiến lược xác định có thể song song với những gì nhà thầu hệ thống phòng cháy chữa cháy làm.

Theo khuyến nghị đối với không gian nâng, lắp đặt số lượng sợi cao hơn theo chiều ngang được khuyến nghị để ảnh hưởng đến tăng trưởng tiêu thụ. Ngoài ra, hãy sử dụng hệ thống cáp hỗn hợp có dây dẫn đồng để cấp nguồn cùng với các sợi quang cho lưu lượng mạng để cấp nguồn cho cơ sở hạ tầng mạng của vùng phủ sóng. Chiến lược này giảm chi phí triển khai và chi phí hoạt động dài hạn bằng cách tập trung tất cả sức mạnh và mạng lưới cơ sở hạ tầng ngang của sàn vào các hệ thống kết nối chéo trung gian của sàn.

Bởi vì định cỡ xương sống là một cân nhắc quan trọng, chúng tôi muốn đưa ra một vài suy nghĩ.

Đầu tư nhiều dung lượng dư thừa vào các đường dẫn quang học và quang học tổng hợp.

5G, WiFi thế hệ tiếp theo và các dịch vụ có dây cũng như không dây khác sắp ra mắt và tất cả chúng đều sẽ sử dụng nhiều chất xơ và năng lượng.

Bởi vì nhân công lắp đặt luôn là một thành phần chi phí lớn.

Việc lập kế hoạch công suất cáp quang cho tốc độ tăng trưởng kép hàng năm liên tục 48% của lưu lượng mạng và hơn 10 lần số lượng thiết bị đính kèm trong suốt vòng đời của hệ thống cáp sẽ hạn chế việc nâng cấp tốn kém.

Các tòa nhà thông minh đang dần chuyển sang xu hướng chủ đạo khi các công ty kiến ​​trúc và kỹ thuật thiết kế các tòa nhà mới và trang bị thêm cho các tòa nhà cũ với các tính năng hiện đại.

Cơ sở hạ tầng nền tảng cho các tòa nhà văn phòng thông minh này sẽ là cơ sở hạ tầng cáp được quy hoạch tốt và chắc chắn xuất hiện trong toàn bộ khu nhà.

Nền tảng quan trọng này sẽ hỗ trợ một nhóm các dịch vụ mạng cho chủ sở hữu và người thuê nhà, thực sự đáp ứng lời hứa mang lại trải nghiệm tốt hơn cho tất cả mọi người.
