Hướng dẫn lựa chọn cáp nhảy quang

Cáp quang có sẵn ở chế độ đơn OS1, OS2 và loại đa chế độ OM1, OM2, OM3, OM4. Cả hai đầu của cáp quang được kết cuối bằng đầu nối sợi quang loại đơn hoặc lai hiệu suất cao, chẳng hạn như đầu nối SC, đầu nối ST, đầu nối FC, đầu nối LC, đầu nối MTRJ hoặc đầu nối E2000 ở dạng đơn giản hoặc song công. Có rất nhiều loại cáp vá sợi quang cho các ứng dụng khác nhau. Làm thế nào để chọn đúng cáp vá cáp quang cho mạng của bạn? Bài đăng này cung cấp một hướng dẫn lựa chọn cho bạn.

Bước 1: Chọn loại trình kết nối phù hợp

Cáp vá sợi quang được kết cuối ở cả hai đầu bằng đầu nối sợi quang, chẳng hạn như đầu nối LC, đầu nối SC, đầu nối ST, đầu nối FC hoặc đầu nối MPO / MTP. Các đầu nối khác nhau được sử dụng để cắm vào các thiết bị khác nhau. Nếu cổng của các thiết bị ở cả hai đầu giống nhau, chúng ta có thể sử dụng cáp vá sợi quang có cùng loại đầu nối ở cả hai đầu, chẳng hạn như cáp LC LC, dây vá sợi SC SC, cáp vá sợi quang ST ST hoặc MPO- Cáp vá MPO. Nếu bạn muốn kết nối các thiết bị loại cổng khác nhau, cáp nối sợi quang với các loại đầu nối khác nhau ở cả hai đầu, như cáp vá sợi quang LC SC, cáp vá sợi LC đến ST hoặc cáp quang SC đến ST, có thể phù hợp với bạn.

Bước 2: Chọn đúng loại đánh bóng đầu nối

Ngoài việc chọn đúng loại đầu nối, bạn cũng cần chọn loại đầu nối phù hợp, cho dù cùng một loại đánh bóng của cùng một loại đầu nối hay các loại đánh bóng khác nhau của các loại đầu nối khác nhau ở cả hai đầu, chẳng hạn như dây vá sợi SC APC, SC / Cáp vá APC đến LC. Sự mất mát của đầu nối APC thấp hơn so với đầu nối UPC. Thông thường, hiệu suất quang học của đầu nối APC tốt hơn đầu nối UPC. Đầu nối APC được sử dụng rộng rãi trong các ứng dụng như FTTx, mạng quang thụ động (PON) và ghép kênh phân chia theo bước sóng (WDM) nhạy cảm hơn với suy hao trở lại. Nhưng đầu nối APC thường đắt hơn đầu nối UPC. Với những ứng dụng yêu cầu tín hiệu cáp quang có độ chính xác cao, APC nên được xem xét đầu tiên, nhưng các hệ thống kỹ thuật số ít nhạy cảm hơn sẽ hoạt động tốt như nhau khi sử dụng UPC.

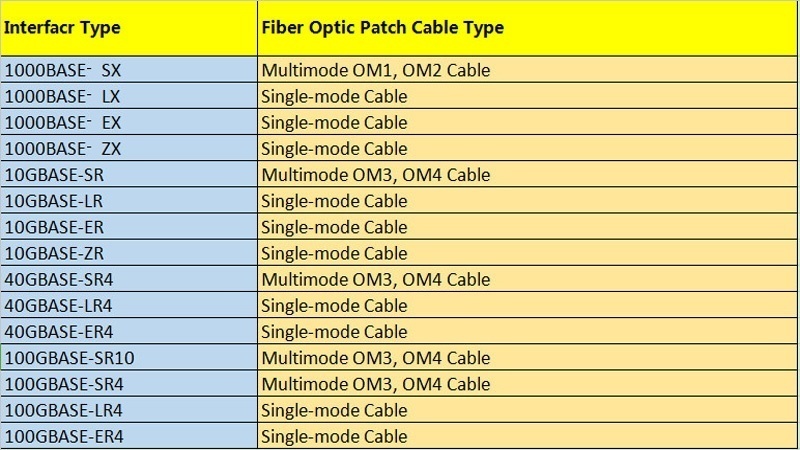

Bước 3: Chọn Loại cáp một chế độ hay Đa chế độ?

Cáp quang có hai chế độ lan truyền: đa chế độ và đơn chế độ. Dây vá sợi quang đơn mode sử dụng sợi thủy tinh 9 / 125um. Nó được thiết kế để truyền một tia hoặc chế độ ánh sáng đơn lẻ như một sóng mang và được sử dụng để truyền tín hiệu đường dài. Dây vá sợi quang đa mode thường sử dụng sợi thủy tinh 50 / 125um hoặc 62,5 / 125um. Nó có thể mang nhiều tia sáng hoặc nhiều chế độ, mỗi tia ở một góc phản xạ hơi khác trong lõi sợi quang. Cáp vá sợi quang đa chế độ được sử dụng cho khoảng cách tương đối ngắn vì các chế độ có xu hướng phân tán theo độ dài dài hơn. Cáp vá sợi quang đơn mode điển hình được sử dụng cáp sợi màu vàng và cáp vá sợi quang đa chế độ được sử dụng cáp quang màu cam hoặc cáp quang thủy.

Bước 4: Chọn loại cáp Simplex hoặc Duplex?

Bạn có cần dây vá cáp quang đơn giản hoặc song công không? Chỉ có một sợi thủy tinh hoặc sợi nhựa duy nhất trong dây vá sợi quang đơn giản. Nó thường được sử dụng khi chỉ cần một đường truyền và / hoặc nhận duy nhất giữa các thiết bị. Một dây vá sợi quang simplex chỉ có một đầu nối sợi quang ở mỗi đầu, thường được sử dụng cho các bộ thu phát sợi quang Hai chiều (BiDi). Dây vá sợi quang duplex bao gồm hai sợi thủy tinh hoặc sợi nhựa thường được tìm thấy ở định dạng kết cấu “zipcord” có đệm chặt và được bọc ngoài. Cáp song công thường được sử dụng nhất cho giao tiếp song công giữa các thiết bị yêu cầu truyền và nhận đồng thời và riêng biệt. Dây vá sợi kép được sử dụng cho các bộ thu phát thông thường. Cả hai loại dây vá sợi quang Simplex và duplex đều có sẵn ở chế độ đơn và đa chế độ.

Bước 5: Chọn áo khoác cáp phù hợp

Thông thường, có ba loại áo khoác cáp: Polyvinyl Chloride (PVC), Low Smoke Zero Halogen (LSZH) và Cáp quang không dẫn điện (OFNP). Bạn có thể thấy các tính năng trong hình bên dưới và chọn một trong những tính năng phù hợp cho mạng của bạn.

Bên cạnh ba loại áo khoác cáp ở trên, còn có một loại cáp phổ biến khác là cáp bọc thép. Cấu trúc ống đôi và ống bọc thép giúp cho những sợi cáp vá này hoàn toàn nhẹ, ngay cả khi chúng bị uốn cong. Các loại cáp này có thể chịu được áp lực nghiền cao, điều này làm cho chúng thích hợp để chạy dọc theo sàn nhà và các khu vực khác mà chúng có thể bị dẫm lên. Ống cũng cung cấp khả năng chống cắt tuyệt vời, chống mài mòn và độ bền kéo cao.

Bước 6: Chọn chiều dài cáp phù hợp

Dây nhảy quang được làm với nhiều độ dài khác nhau, thường từ 0,5m đến 50m. Bạn có thể chọn chiều dài cáp phù hợp theo khoảng cách giữa các thiết bị bạn muốn kết nối.

Phần kết luận
Khi lựa chọn một dây vá cáp quang, bạn cần phải xem xét tất cả các yếu tố trên. Cho dù bạn cần một chế độ hoặc đa chế độ, đơn giản hoặc song công, loại đánh bóng đầu nối APC hoặc UPC, vỏ bọc cáp PVC hoặc LSZH, chiều dài cáp 5m hoặc 15m, bạn cần phải xem xét tất cả. Bằng cách làm theo các bước sau và tìm ra chính xác những gì bạn cần, bạn có thể đưa ra các lựa chọn phù hợp cho các ứng dụng của mình.
