Kiến thức cơ bản về Cáp mạng trong trung tâm dữ liệu

Với những lợi ích của tốc độ nhanh, dung lượng cao và hiệu suất cao, cáp quang được triển khai rộng rãi trên khắp thế giới và là lựa chọn hàng đầu cho hệ thống cáp trung tâm dữ liệu, bất kể trong thiết kế cáp cấu trúc trung tâm dữ liệu hay đầu giá đỡ (ToR ) cáp. Và cáp đồng cũng đóng một vai trò quan trọng trong hệ thống cáp trung tâm dữ liệu ngày nay. Làm thế nào để tránh mất mát và sự cố không đáng có trong quá trình triển khai các loại cáp mạng này trong các trung tâm dữ liệu? Dưới đây là một số kiến ​​thức và thủ thuật cần thiết dành cho bạn.

Nguồn AC / DC, mặt đất, cáp đồng và cáp quang là các loại cáp mạng chính được sử dụng trong các trung tâm dữ liệu. Giao diện có sẵn trên thiết bị được sử dụng trong trung tâm dữ liệu là phương tiện chính để xác định loại cáp nào nên được sử dụng. Cáp dữ liệu mạng cũng có thể được chọn dựa trên yêu cầu băng thông của thiết bị đang được sử dụng trong trung tâm dữ liệu.

Cáp trong trung tâm dữ liệu có thể có cấu trúc hoặc không có cấu trúc. Hệ thống cáp có cấu trúc sử dụng thiết kế dựa trên các tiêu chuẩn được xác định trước với các điểm kết nối và đường dẫn được xác định trước. Cáp được sử dụng trong thiết kế đi dây có cấu trúc được quy định theo yêu cầu băng thông của hệ thống và được kiểm tra để đảm bảo hiệu suất phù hợp. Các loại cáp được sử dụng trong hệ thống dây có cấu trúc sẽ được tổ chức tốt và có nhãn. Mặc dù một hệ thống cáp có cấu trúc có thể mất nhiều thời gian hơn để cài đặt và có chi phí ban đầu cao hơn, nhưng chi phí vận hành cuối cùng sẽ thấp hơn và vòng đời của hệ thống sẽ dài hơn khi so sánh với một hệ thống không có cấu trúc.

Hệ thống cáp không có cấu trúc, còn được gọi là Point to Point, không sử dụng các tiêu chuẩn, điểm kết nối hoặc đường dẫn được xác định trước. Loại hệ thống cáp này có thể dẫn đến các vấn đề làm mát vì luồng không khí thường bị hạn chế. Điều này cũng có thể dẫn đến chi phí năng lượng cao hơn. Ngoài ra, việc quản lý sự phát triển của hệ thống trở nên khó khăn vì không có kế hoạch thay đổi vị trí cáp hoặc chạy hệ thống cáp mới. Hệ thống cáp không có cấu trúc vốn không đáng tin cậy và có thể dẫn đến thời gian ngừng hoạt động kéo dài. Mặc dù hệ thống cáp không có cấu trúc có thể mất ít thời gian lắp đặt hơn và có chi phí ban đầu thấp hơn, nhưng chi phí vận hành sẽ cao hơn và vòng đời sẽ ngắn hơn khi so sánh với hệ thống có cấu trúc.

Tiêu chuẩn cáp mạng trong trung tâm dữ liệu

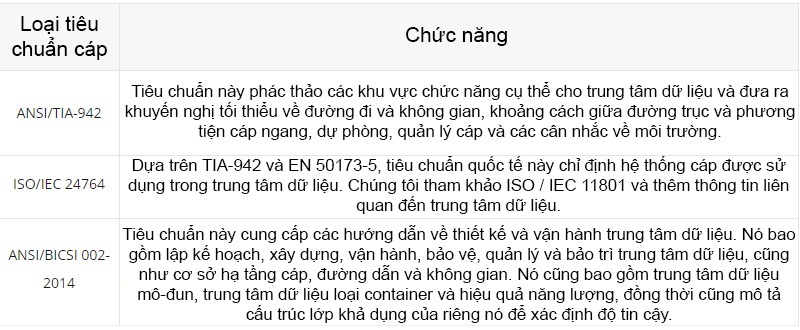

Công nghiệp cáp là viết tắt của trung tâm dữ liệu là đảm bảo an toàn và cung cấp cơ sở để xây dựng một cơ sở hạ tầng tích hợp. Đồng thời, họ cũng đưa ra các hướng dẫn để duy trì mức hiệu suất cao của cáp trong vài năm tới. Có một số tiêu chuẩn trung tâm dữ liệu cho hệ thống cáp. Đây là ba cái phổ biến.

Các phương pháp hay nhất về cáp trung tâm dữ liệu

Mẹo thiết kế cáp trung tâm dữ liệu

Trước khi bắt đầu đi cáp trung tâm dữ liệu, việc lập kế hoạch thiết kế cơ bản cho trung tâm dữ liệu là điều cần thiết.

Sử dụng hệ thống cáp có cấu trúc — cách tiếp cận hệ thống cáp này bao gồm việc thiết kế các đường chạy và kết nối cáp để quản lý cáp trung tâm dữ liệu tốt hơn. Và so với hệ thống cáp điểm-điểm truyền thống, sử dụng cáp cấu trúc có nghĩa là thiết lập một khu vực phân phối chính (MDA), một hoặc một số khu vực phân phối ngang (HDA) và giá đỡ hai trụ để truy cập và quản lý cáp tốt hơn.

Lựa chọn giải pháp cáp phù hợp – mặc dù cáp đồng UTP được sử dụng phổ biến trong trung tâm dữ liệu ngày nay, như đã đề cập ở trên, nhu cầu hỗ trợ tối đa và trong tương lai cho hệ thống tốc độ cao hơn dẫn đến việc lắp đặt nhiều cáp quang hơn. Cáp quang trong trung tâm dữ liệu đang trở thành một lựa chọn không thể bỏ qua.

Định tuyến và thiết kế cáp — các vấn đề về luồng không khí và làm mát đã trở thành một thách thức mới trong thiết kế cáp trung tâm dữ liệu. Định tuyến và thiết kế cáp có thể ảnh hưởng mạnh mẽ và ảnh hưởng đến hiệu quả thiết kế luồng không khí.

Lập kế hoạch cho các cách vá cáp — đó là một trong những yếu tố quan trọng nhất cần xem xét khi nối cáp một trung tâm dữ liệu. Các thông số chính ảnh hưởng đến đường dẫn cáp là mật độ giá đỡ, loại / số lượng / đường kính của cáp, đầu vào cáp của thiết bị cuối và chiều cao phòng. Tất cả những điều này cần được chú ý.

Lắp đặt & Bảo trì Cáp Trung tâm Dữ liệu

Mặc dù cáp quang có những lợi ích khác biệt so với cáp đồng về hiệu suất công việc, nhưng việc sử dụng cáp quang không đúng cách có thể dẫn đến ảnh hưởng xấu đến việc truyền dữ liệu. Vì vậy, chúng tôi phải duy trì các thông lệ tốt nhất khi chúng tôi lắp đặt cả cáp quang và cáp đồng.

Chú ý đến bán kính uốn cong của sợi. Bán kính uốn cong, hoặc phép đo đường cong, có thể xác định mức độ mạnh mẽ của tín hiệu dữ liệu. Khi lắp đặt cáp vá sợi quang, không được bẻ cong chúng vượt quá bán kính uốn cong được chỉ định của nó.

Tránh nhiễm bẩn mặt cuối. Các mảnh vụn, bụi và dầu trên mặt đầu cáp của bạn có thể tàn phá mạng của bạn. Đây là một trong những vấn đề phổ biến nhất khi xử lý sự cố cáp quang. Vì vậy, hãy kiểm tra kỹ tình trạng của mặt cuối của cáp quang. Giữ cho cáp quang và cáp đồng chạy tách biệt. Cáp đồng rất nặng và có thể làm hỏng bất kỳ cáp quang nào được đặt bên dưới.

Không đặt cáp đồng gần thiết bị có thể tạo ra mức giao diện điện từ cao. Nói chung là các vị trí gần dây điện, đèn huỳnh quang, cáp điện tòa nhà và các bộ phận ngăn cháy. Đối với cáp xoắn đôi theo chiều ngang và đường trục, hãy giữ nguyên mật độ xoắn trong các cặp cho đến khi kết thúc. Áp dụng đủ trình quản lý theo chiều dọc và chiều ngang để quản lý cáp trung tâm dữ liệu, điều này có thể mang lại sự thuận tiện cho các thay đổi trong tương lai khi cáp được tháo ra để nâng cấp hoặc các sự kiện thời gian ngừng hoạt động không lường trước được.

Sử dụng mương sợi. Đường dẫn định tuyến đã được xác định rõ ràng bởi mương cáp quang và dễ theo dõi, điều này có thể đảm bảo tính hợp lệ của hệ thống cáp, cũng như giảm tắc nghẽn trong bảng kết thúc. Sử dụng nhãn cáp. Ghi nhãn cáp giúp công việc đi cáp dễ dàng hơn và an toàn hơn. Gắn nhãn các dây với vị trí “từ và đến”. Nhận dạng rõ ràng và trực quan giúp dễ dàng cài đặt cùng với việc di chuyển, bổ sung và thay đổi. Mỗi cáp trong phòng cáp của bạn phải được dán nhãn rõ ràng để bạn có thể theo dõi bất kỳ lỗi nào. Không để dây cáp lỏng lẻo trên sàn, đây là một mối nguy hiểm lớn về an toàn. Và cố gắng duy trì một số lượng nhỏ cáp vá sợi quang được sử dụng phổ biến nhất để sử dụng thêm.

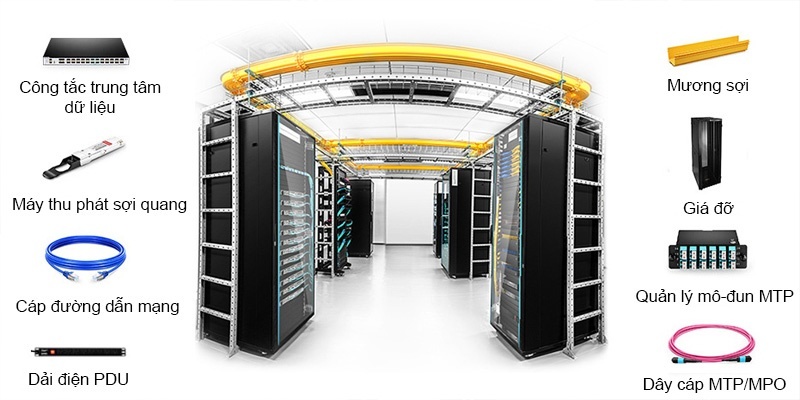

Xem xét kỹ hơn giải pháp cáp trung tâm dữ liệu FS.COM Hệ thống cáp là một phần quan trọng trong các thiết kế trung tâm dữ liệu. Bất kể bạn triển khai cơ sở hạ tầng của mình như thế nào hoặc ở đâu, FS.COM đều có giải pháp cáp quang end-to-end để hỗ trợ nhu cầu mạng ngày càng tăng của bạn trong các trung tâm dữ liệu.

Giải pháp cáp quang cho Trung tâm dữ liệu

Cáp quang có thể tiết kiệm đến 60% không gian so với cáp đồng UTP trong các ứng dụng cáp trung kế hoặc cáp trục, làm cho chúng trở thành một lựa chọn hoàn hảo cho hệ thống cáp trung tâm dữ liệu mật độ cao. Đối với các khu vực khác nhau trong trung tâm dữ liệu, yêu cầu đối với cáp quang là khác nhau. FS.COM cung cấp nhiều loại cáp vá sợi quang, chẳng hạn như sợi quang đơn mode OS2, sợi quang đa chế độ OM1 / OM2 / OM3 / OM4 / OM5, cáp MTP / MPO, v.v., đáp ứng các nhu cầu khác nhau trong cáp quang trung tâm dữ liệu. Xem thêm thông tin chi tiết tại đây: Giải pháp mạng Trung tâm dữ liệu

Giải pháp cáp đồng cho Trung tâm dữ liệu

Mặc dù cáp quang đang trở nên phổ biến trong hệ thống cáp trung tâm dữ liệu, nhưng cáp đồng vẫn chiếm một tỷ lệ lớn trong các trung tâm dữ liệu hiện có. Trên thị trường cáp đồng ngày nay, có rất nhiều loại cáp mạng đồng khác nhau cho người dùng lựa chọn. Để giúp người dùng xây dựng một trung tâm dữ liệu mật độ cao hiện đại, FS.COM cung cấp một loạt cáp đồng bao gồm Cat5, Cat5e, Cat6, Cat6a và Cat7 để truyền dữ liệu chất lượng.

Bộ lắp ráp quản lý cáp trung tâm dữ liệu

Thực hiện theo phương pháp hay nhất để định tuyến và bảo vệ hệ thống cáp nhằm đạt được độ tin cậy cao nhất và dễ dàng di chuyển, bổ sung và thay đổi. Các cụm quản lý cáp, chẳng hạn như dây buộc cáp, hệ thống mương cáp quang và bộ quản lý cáp, là cần thiết để đi cáp trung tâm dữ liệu có trật tự. FS.COM cung cấp các giải pháp quản lý cáp hoàn chỉnh cho các ứng dụng khác nhau.
